WDPS并联型交直流电源系统是我司基于自主研发的并联电源模块及微机监控技术设计、开发的新一代交直流电源成套产品。系统采用创新的架构设计，通过并联运行的多个直流电源模块形成直流母线向负载供电，有效解决了传统"充电机＋蓄电池组＋蓄电池巡检"模式下"单体电池质量影响整组"、"不能在线维护"、"新旧电池难以匹配"等问题，具有更好的运行可靠性、经济节约性、维护便捷性和管理智能性。
该系统适用于35~220kV变配电领域，可作为站内所有电力自动化系统、通讯系统、远方执行系统、高压断路器分合闸、继电保护、自动装置、信号装置等的交、直流不间断电源，为系统的可靠运行提供保障。

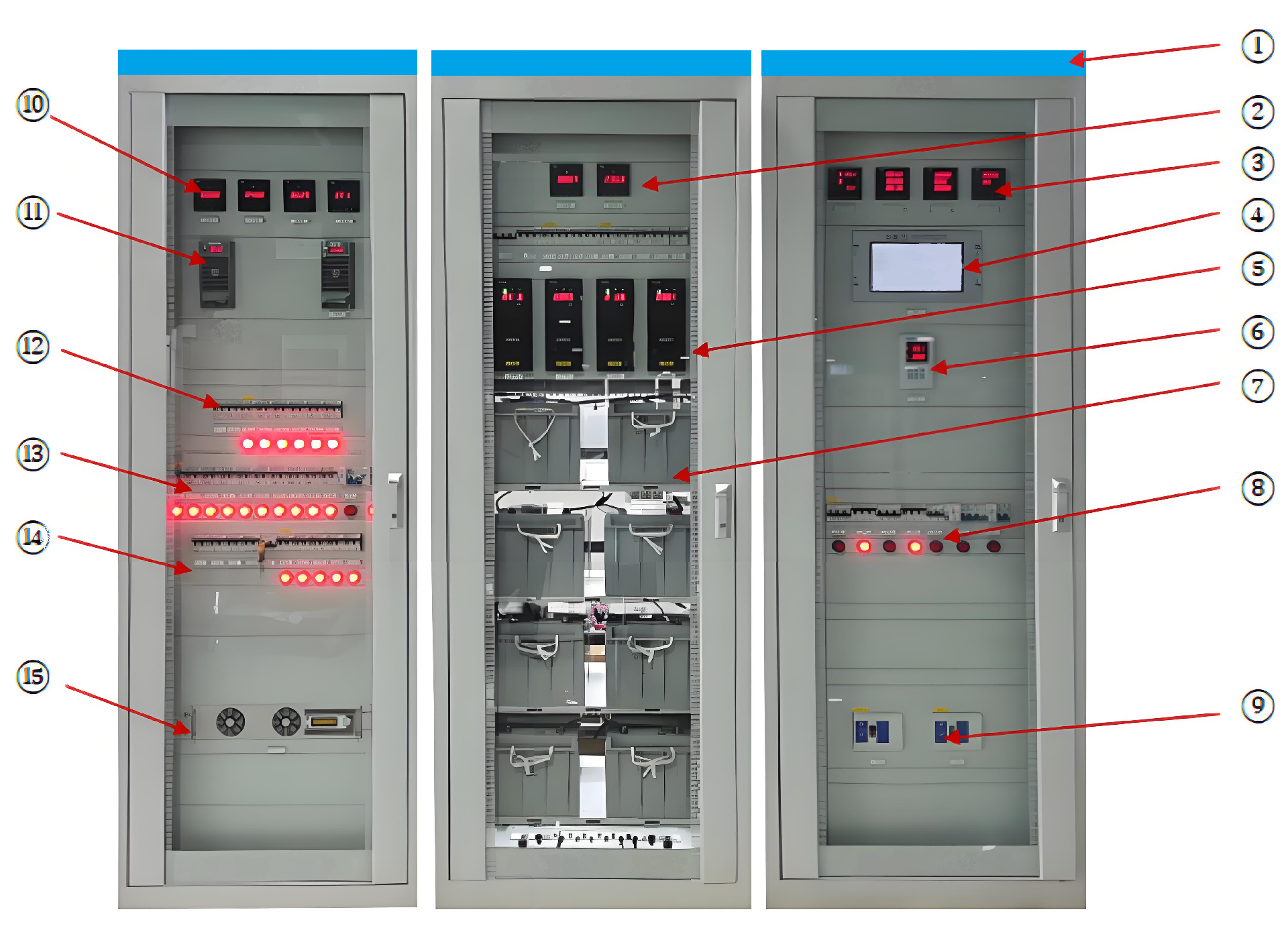

①机柜门楣丝印；②直流电源输出电压、电流表：③2路交流输入电压、电流表；
④主控；⑤并联型直流电源模块；⑥ ATS 装置控制器；
⑦蓄电池；⑧交流馈出开关；⑨2路交流输入开关；
⑩ UPS 与通信电源电压电流表；①通信电源模块；②通信电源输入馈出开关；
③直流馈线开关；④ UPS 输入馈出开关；⑤ UPS 主机电源模块。
1、系统特点
模块化设计，直流系统采用 N + X 个高频开关模块并联，冗余备份，支持带电热播拔和平滑扩容；
智能化设计，基于微机监控技术实现系统各组成部分的全参数实时监控，包括并联电源模块开／关机、充电方式、双流交流进行自动切换电池自动管理、电池自动／手动在线核容管理等；
支持蓄电池自动化管理与维护，可时监电池组端电压，蓄电池单体电压、温度、内阻、充放电电流，实现单体电池均、浮充及定期维护均衡；
可视化监控，系统配置7英寸彩色触摸屏，图形化界面，可直观显示系统结构图、实现系统运行参数查看、设置，支持声光报警；
灵活组网，系统配置 RS -232/485、RJ45接口，可通过 MODBUS 或IEC61850通讯规约接入自动化系统，实现"四遥"及无人值守；
高可靠性，有效解决传统"充电机＋蓄电池组＋蓄电池巡检"模式下串联电池产生的"单体电池质量影响整组"、"不能自动在线核容"等问题，实现蓄电池运作状态实时可控。
2、主要性能指标
交流输入电压：323~456V
交流输入频率：49~51Hz交流输入电压不对称度：≤5%
功率因数：≥0.96（阻性满载）
输入2-19次各次谐波电流含有率：<30%
交流额定电压：220V、380V
直流标称电压（ Un ):24V、48V、110V、220V
额定充电电压：27.6±0.2Un（可设置）
直流母线电压： DC 230V
稳流精度：<±1%（在20%~100％输出额定电流时）稳压精度：<±0.5%（在0%~100％输出额定电流时）均流不平衡度：≤3%
纹波系数：≤0.2%
效率：>92%
设备负载等级：一级，即连续输出额定容量
噪声：≤40dB（距装置1m处）
冷却方式：采用自然冷却或强迫风冷
对时接口： IRIG - B ( DC ）码、 PPS （秒脉冲）、 PPM （分脉对时）
通讯接口： RS -232/485,RJ45
通讯规约： Modbus 、IEC61850规约
3、工作原理

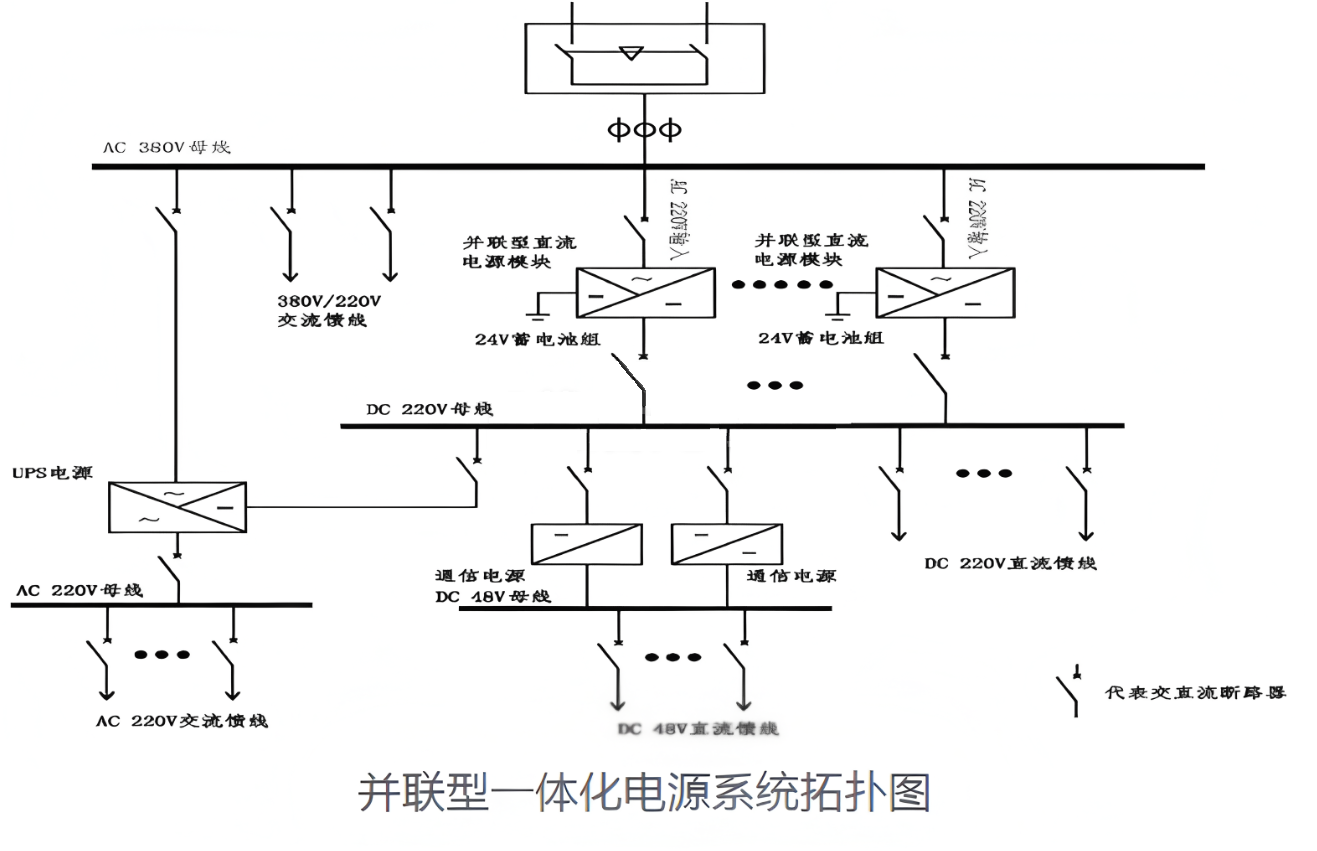

并联型直流电源系统由交流电源、并联型直流电源、交流不间断电源（ UPS )、逆变电源（ INV )、通信用直流变换器（ DC / DC )、监控单元组成，各电源子系统共享并联型直流电源蓄电池组，并经监控单元实现集中监视、分散控制，其系统拓扑结构如下图所示：
4、系统机柜功能说明

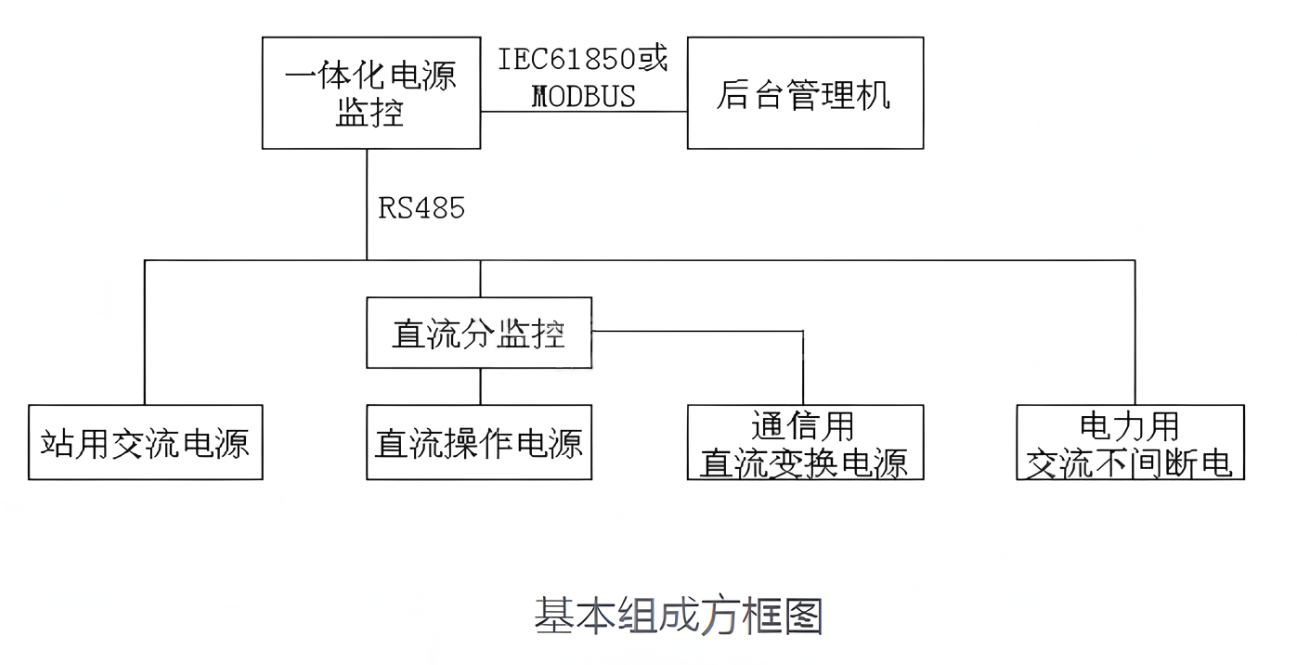

系统采用一体化设计思路，对站用电源进行全面整合：将智能一体化监控、交流电源系统、直流电源系统、通信电源系统、 UPS 系统进行统一设计，通过一体化监控模块将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台。一体化监控模块可通过以太网接口、IEC61850规约与上位机系统通信，使站用电源系统成为开放式系统。
交流分系统额定输出电压 C 直流分系统额定输出电压为DC220V(DC110V)；逆变电源分系统额定输出电压为AC220V；通信电源系统额定输出电压为DC48V。不同的负载由对应的输出馈电，但基本原理一致，原理框图如所示：
